Liste des pièces
- a
Terminal WOC
- b
Octis RJ45 assemblé
- c
Octis DC assemblé
- d
SFP Octis assemblé(s)

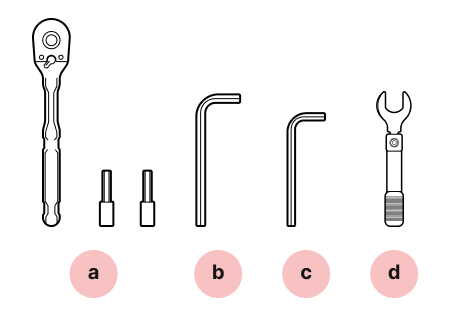

Outils requis
- a
Cliquet et douilles 1/4 de pouce
- b
clé hexagonale de 6 mm
- c
Clé hexagonale de 5 mm
- d
Clé dynamométrique (non fournie)
Sécurité
Ne mettez pas le terminal sous tension avant qu’il ne soit entièrement monté.
Évitez de travailler par vent fort ou par mauvaises conditions météorologiques.
Assurez-vous que la borne est solidement fixée aux éléments de fixation.
Ne touchez pas à la fenêtre
Gardez tous les capuchons anti-poussière et les caches d’objectif en place jusqu’à ce que le terminal soit monté et orienté. Évitez de toucher la fenêtre située sous le cache d’objectif rouge.
Important
N’installez pas avec une charge ou un poids supplémentaire sur les câbles ou les connecteurs.
Schémas d’assemblage
Installation du terminal
Étape 1
Ne retirez pas le capuchon rouge de l’objectif avant d’y être explicitement autorisé.
Étape 2
Dévissez les fixations préinstallées jusqu’à obtenir une profondeur de filetage de 11 mm afin de dégager les goupilles de guidage sur le support de montage.
Étape 3
Placez le terminal sur le côté et assurez-vous que les capuchons anti-poussière sont toujours en place.
Étape 4
Saisissez le terminal délicatement. IMPORTANT : Manipulez le terminal avec précaution pendant toute l’installation.
Étape 5
Faites glisser les fixations dans les trous ronds du support de montage, puis vers le bas dans les fentes prévues pour les vis.
Étape 6
Placez une main sur le terminal et guidez-le en position pendant que vous serrez les quatre vis.
Étape 7
Assurez-vous que toutes les vis sont serrées et que la borne est affleurante au support aux quatre emplacements. Les vis doivent être serrées avec un couple de 8,7 N·m.
Étape 8
Préparez les connecteurs Octis à être branchés. Ne retirez pas encore les capuchons de protection.
Étape 9
Assurez-vous que l’unité n’est pas sous tension et qu’aucun courant n’est acheminé vers le câble CC.
Étape 10
Retirez les capuchons anti-poussière un par un. NE retirez PAS tous les capuchons anti-poussière en même temps.
Étape 11

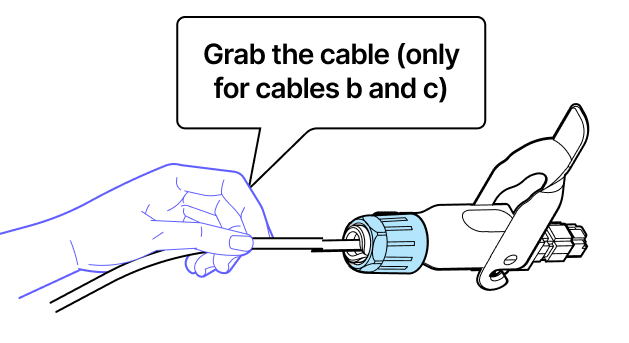

Commencez par l’un des connecteurs fibre (capuchon bleu). Pour les connecteurs DC (jaune) et RJ45 (noir), il est important de pousser depuis le câble, et NON depuis le boîtier en plastique.
Étape 12
L’ordre correct des connecteurs est
- Le connecteur SFP (bleu) (les deux si vous utilisez 2 connecteurs SFP)
- Le connecteur RJ45 (noir)
- Le connecteur CC (jaune)
Le connecteur CC doit être hors tension.
Étape 13
Utilisez le verrou à charnière noir pour fixer les connecteurs en place, puis faites coulisser le verrou rouge jusqu’à la position verrouillée.
Étape 14
Vérifiez de nouveau que tous les câbles sont correctement insérés et verrouillés à la fois par le loquet de charnière et par le verrou coulissant rouge.
Conseils :
Laissez les capuchons anti-poussière en place
Gardez tous les capuchons anti-poussière et de lentille en place jusqu’à la fin de l’installation. Installez les connecteurs Octis avec précaution – protégez-les de l’humidité et des insectes !
Couvercle de lentille rouge
N’oubliez pas de retirer le cache rouge de l’objectif après l’installation physique et la vérification de toutes les connexions.
Fixations de montage
Lors du serrage des boulons du bornier WOC, commencez par les deux du haut. Serrez les quatre fixations de montage pour attacher le WOC au support de poteau (8,7 N·m max).
Ne retirez pas les capuchons de protection du terminal WOC avant d’être prêt à brancher les connecteurs Octis.
