Ferramentas necessárias
Levantamento do local
- S1
Binóculos (x2, um para cada local)
- S2
Telemóvel com câmara (x2)
- S3
Espelho de sinalização (x2)
- S4
Lanterna de alta potência (x2)
- S5
Walkie-talkie (se não houver cobertura de rede móvel) (x2)

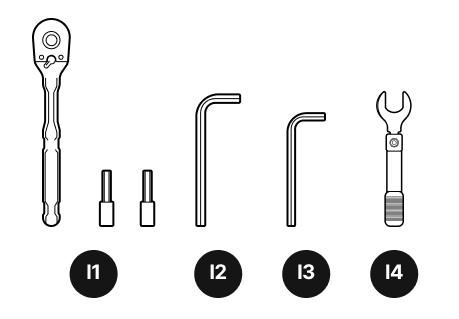

Ferramentas de instalação
- I1
Catraca de ¼ de polegada e soquetes
- I2
chave Allen de 6 mm
- I3
chave Allen de 5 mm
- l4
Chave dinamométrica (chaves sextavadas de 5 mm e 6 mm para medir um torque de 8,7 N·m)
Segurança
Instale o suporte sem qualquer carga. Não fixe o terminal WOC antes de concluir a instalação do suporte de montagem.
Não ligue o terminal até receber instruções.
Evite trabalhar sob ventos fortes ou em condições meteorológicas desfavoráveis.
Recomenda-se realizar a instalação com a ajuda de outra pessoa.
Use cintos de segurança ao trabalhar em áreas elevadas.
É necessário um instalador em cada local para sinalizar o flash e alinhar os suportes do terminal.
Diagrama de montagem
Se o suporte for diferente do apresentado aqui, consulte online em Taara Base a versão adequada do guia de início rápido para o seu suporte.
Instalação
Passo 1
O suporte inclui dois tamanhos de parafuso para se adaptar a diferentes diâmetros de poste. Selecione o tamanho de parafuso adequado para a sua instalação.
Passo 2
Pré-instale os parafusos numa das garras do suporte.
Passo 3
Repita para a segunda mandíbula.
Passo 4
Fixe as garras ao suporte em torno do poste. Observe a orientação do suporte — a extremidade mais larga deve ficar na parte inferior.
Passo 5
Aperte os parafusos o suficiente para manter o suporte no lugar. NÃO APERTE COMPLETAMENTE, pois poderá ser necessário ajustar o alinhamento do suporte.
Passo 6
Os parafusos de ajuste do azimute e da elevação estão posicionados a meio do curso.
Passo 7
Aperte os seis fixadores de ajuste: 2 na parte inferior e 2 na parte superior para o azimute, e 1 na parte dianteira e 1 na parte traseira para a elevação, com um torque de 8,7 N·m.
Passo 8
Utilizando a sua aplicação de GPS e as coordenadas de cada local, aponte o suporte na direção do outro local.
Passo 9
Use os vídeos que gravou durante o levantamento do local e os seus espelhos de sinalização para ajudar a alinhar os dois suportes de montagem.
Passo 10
Afrouxe as garras dos suportes em cada local para poder girar cada suporte e apontá-lo para o local remoto.
Passo 11
Use a face do suporte como referência para alinhar com o outro local. Durante esta etapa, é útil que alguém no outro local esteja a fazer sinais ativamente com o espelho de sinalização.
Passo 12
Depois de alinhar o suporte, volte a apertar os parafusos. Verifique novamente o alinhamento após o aperto e ajuste-o, se necessário.
Passo 13
Passo 14
Os parafusos devem ser apertados a 8,7 N·m com uma chave dinamométrica adequada.
Dicas:
Verifique se os seis parafusos de azimute e elevação
Verifique se os seis parafusos de bloqueio de azimute e elevação estão soltos e a meio do curso antes de efetuar o apontamento aproximado do suporte de montagem.
Controlo de binário
Certifique-se de que todos os elementos de fixação estejam apertados ao torque especificado de, no máximo, 8,7 newton-metros (N·m), para prender o suporte de montagem no lugar.
Segurança elétrica
Se o equipamento estiver ligado a uma fonte de alimentação, certifique-se de que está desenergizado antes da instalação para evitar choques elétricos.
Aplicativo de GPS
Use o seu aplicativo de GPS e comunique-se com o seu colega de equipe para confirmarem a posição um do outro.
Não retire as tampas de proteção contra poeira do terminal WOC até estar pronto para ligar os conectores Octis.
Se o suporte for diferente do apresentado aqui, consulte online, na Taara Base, a versão adequada do QSG para o seu suporte.
Última atualização: outubro de 2026
