Ferramentas necessárias
Levantamento do local
- S1
Binóculos (x2, um para cada local)
- S2
Telemóvel com câmara (x2)
- S3
Espelho de sinalização (x2)
- S4
Lanterna de alta potência (x2)
- S5
Walkie-talkie (se não houver cobertura de rede móvel) (x2)
Ferramentas de instalação
- I1
Catraca de ¼ de polegada e soquetes
- I2
chave Allen de 6 mm
- I3
chave Allen de 5 mm
- I4
Chave dinamométrica (chaves sextavadas de 5 mm e 6 mm para medir um binário de 8,7 N·m)
Conjuntos de conectores Octis
- O1
Alicate de corte
- O2
Paquímetros digitais
- O3
Estilete de precisão
- O4
Tesoura
- O5
Limpador de fibra LC
- O6
Alicates de descarnar fios
- O7
Alicate de crimpagem de fios
- O8
Chave de fenda
- O9
Alicate (caso não utilize um alicate de cravar terminais)
- O10
Kit de soldadura (caso não utilize um alicate de cravar terminais)
Provisionamento de Comunicação Óptica sem Fio (WOC)
- W1
Portátil
- W2
Injetor PoE (incluído)
- W3
Cabo de alimentação (incluído com o injetor PoE)
- W4
Cabo pigtail RJ45
- W5
Cabo Ethernet
Manuseamento de Equipamentos e Segurança
Não retire as tampas de proteção contra poeira do terminal WOC até estar pronto para ligar os conectores Octis.
Não remova os rótulos
As etiquetas no terminal descrevem a conformidade regulamentar e os detalhes de fabrico.
Não ligue o terminal WOC até receber instruções para fazê-lo.
Apenas pessoal qualificado
Apenas o pessoal que tenha concluído a formação da Taara University pode instalar os terminais WOC.
Sem assistência no local
O terminal WOC não pode ser aberto nem reparado em campo.
Não toque na janela
Mantenha todas as tampas de proteção contra poeira e a cobertura vermelha/azul da lente no lugar até que o terminal esteja montado e apontado. Evite tocar na janela sob a cobertura vermelha/azul da lente.
Transportando o terminal
O terminal contém equipamento óptico delicado e deve ser transportado com ambas as mãos. Ao ser içado para locais mais altos, como uma torre de telefonia celular, deve ser colocado em uma bolsa de içamento e elevado com cuidado para evitar danos.
Pré-provisionamento e verificação da integridade do sistema
PRÉ-REQUISITOS: Monte o cabo Octis RJ45 . Consulte o guia Montagem do conector Octis RJ45 para obter instruções. Coloque a unidade de lado. NÃO remova a cobertura vermelha/azul da lente.
Diagrama de cablagem de provisionamento

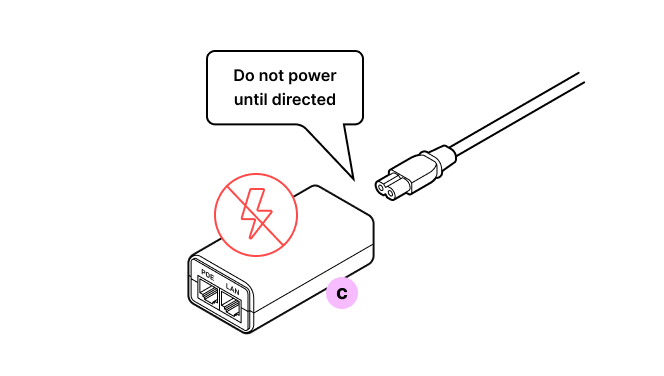

Passo 1
Passo 2

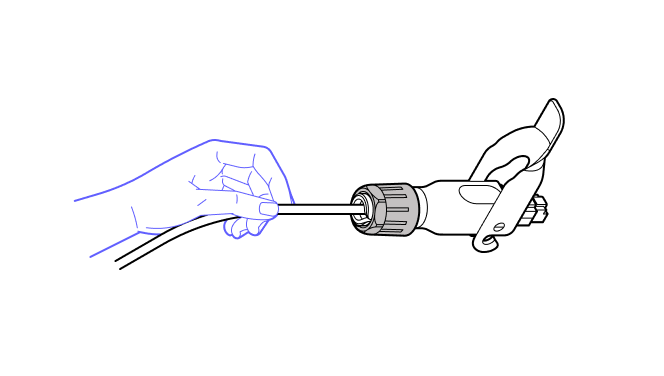

Empurre pelo cabo enquanto insere.
Passo 3
Empurrando pelo cabo, e não pelo conector, insira o conector RJ45 no terminal e fixe-o no lugar.
Passo 4
Ligue a outra extremidade do cabo RJ45 ao injetor PoE.
Passo 5
Ligue uma extremidade de um cabo Ethernet à porta LAN do injetor PoE.
Passo 6
Ligue a outra extremidade do cabo Ethernet à porta LAN do portátil.
Passo 7
Ligue à corrente.
Passo 8
Baixe o Taara Prism no Taara Base em base.taaraconnect.com e conecte-o ao terminal para pré-provisionar o terminal antes de ir a campo. Isso realizará uma verificação de integridade e de software, e o arquivo de pré-provisionamento poderá ser fornecido a um instalador para instalar o terminal em campo sem conexão com a internet. Os guias do Taara Prism também estão disponíveis no Taara Base.
Última atualização: outubro de 2026
