Teileliste
- ein
Schwarze Kabelverschraubung
- b
Spannkonus
- c
Geteilte Gummitülle
- d
Wohnen
- e
CAT6-Patchkabel (im Zubehörkarton)
- f
Kabelhalter
- g
Steckkappe
Erforderliche Werkzeuge
Seitenschneider
Montage
Installation
Schritt 1
Das Patchkabel wird mit einer Schutzhülle über dem Stecker geliefert. Entfernen Sie diese.
Schritt 2
Schieben Sie die schwarze Kabelverschraubungsmutter in der richtigen Ausrichtung über das Kabel.
Schritt 3
Schieben Sie das Gehäuse auf das Kabel. Dabei müssen die Kunststofflasche des Steckverbinders am Kabel und die rote Schiebeverriegelung am Gehäuse nach oben zeigen.
Schritt 4
WICHTIG: Drücken Sie am Kabel, nicht am Stecker. Schieben Sie das Kabel in das Metallgehäuse, bis es hörbar einrastet und fest sitzt.
Schritt 5
Sie hören ein Klicken, das signalisiert, dass das Kabel vollständig eingesteckt ist.
Schritt 6
Bringen Sie die Kunststoffkappe an und arretieren Sie das Scharnier, damit alles korrekt ausgerichtet ist und an seinem Platz bleibt.
Schritt 7
Schieben Sie die geschlitzte Gummidichtung in der richtigen Ausrichtung auf das Kabel und setzen Sie sie in den zylindrischen Teil des Octis-Gehäuses ein.
Schritt 8
Schieben Sie den Spannkonus in der richtigen Ausrichtung auf das Kabel.
Schritt 9
Schrauben Sie die schwarze Überwurfmutter fest. WICHTIG: Die Überwurfmutter muss so weit angezogen werden, dass die rote Schiebeverriegelung in der verriegelten Position an ihrem Rand einrastet, jedoch nicht so fest, dass sich das Scharnier nicht vollständig schließen lässt, ohne die rote Verriegelung zu beschädigen. NICHT ZU FEST ANZIEHEN.
Schritt 10
Entfernen Sie die Staubschutzkappe.
Schritt 11
Stellen Sie sicher, dass der Steckverbinder im richtigen Maß hervorsteht. Der Steckverbinder sollte bis zu den aufgeweiteten Rändern der Kappe hervorstehen.
Schritt 12
Drücken Sie gegen den Steckverbinder, um sicherzustellen, dass er nicht zurückrutscht. Falls doch, ziehen Sie die schwarze Kunststoff-Kabelverschraubungsmutter weiter fest oder zerlegen Sie die Verbindung und beginnen Sie erneut bei Schritt 4.
Eine fehlerhafte Installation kann dazu führen, dass sich das Terminal nicht einschalten lässt.
Schritt 13
Bringen Sie die Staubschutzkappe wieder an.
Schritt 14
Schließen Sie den roten Schieberiegel. WICHTIG: Beim Schließen des Klappverschlusses MUSS sich der rote Riegel in der ENTRIEGELTEN Position befinden. Drücken Sie den Klappverschluss nicht mit Gewalt nach unten, da sonst der rote Schieberiegel beschädigt werden kann.
Abgeschlossen!
Tipps:
RJ45-Tiefe und Mutternkennzeichnung prüfen
Überprüfen Sie die Einstecktiefe des RJ45-Steckers anhand der Markierungslinie auf der Staubschutzkappe und stellen Sie sicher, dass die Kunststoffmutter fest angezogen ist, damit das Kabel nicht verrutscht. Überprüfen Sie bei der Octis-Kappe mithilfe des Pfeils die Länge des sichtbaren RJ45-Steckers (11 Millimeter). Dies ist in Schritt 11 dargestellt.

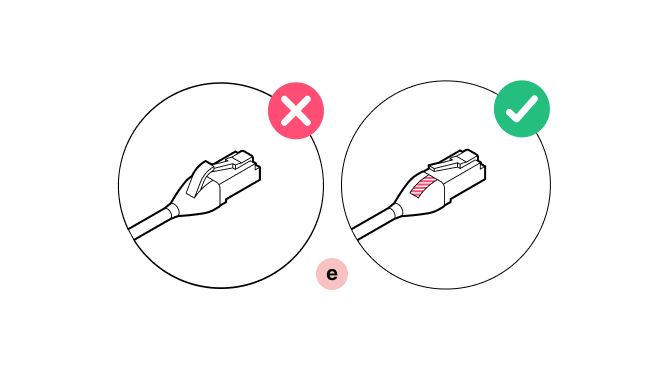

Ethernet-Kabel modifizieren
Entfernen Sie die Knickschutztülle vom Ethernet-Patchkabel: Der RJ45-Stecker muss frei liegen und darf weder eine Gummitülle noch einen Gummischutz für die Rastnase oder andere hervorstehende Teile aufweisen. Gehen Sie vorsichtig vor, um das Kabel oder den Octis-RJ45-Stecker nicht zu beschädigen.
Zum Prüfen vorsichtig nach unten drücken
Drücken Sie mit dem Finger auf den RJ45-Stecker, um sicherzustellen, dass er fest eingerastet ist.
Entfernen Sie die Staubschutzkappen erst dann vom WOC-Anschluss, wenn Sie bereit sind, den Octis-Stecker einzustecken.
