Guía de instalación de Taara Lightbridge

Guía de instalación Taara Lightbridge21.67 MB

Download

Taara utiliza Comunicación Óptica Inalámbrica (WOC), una tecnología de línea de vista, para transmitir video, voz y datos a altas velocidades de hasta 20 Gbps de rendimiento full‑dúplex. Los datos se transmiten a través del espectro óptico sin licencia. Un solo enlace puede cubrir distancias de hasta 20 km. El alcance efectivo puede ampliarse encadenando enlaces de retransmisión.

Los enlaces inalámbricos de Taara pueden utilizarse para proporcionar backhaul de fibra, ampliar rápidamente la arquitectura existente y crear redes de área local. Diseñado para largas distancias, Taara Lightbridge amplía rápidamente la conectividad de alta capacidad desde un punto de presencia de fibra, sin necesidad de excavar, tender cables ni coordinar licencias de espectro.

• Se puede instalar y desinstalar en un par de horas
• Fácil de transportar; requiere poco equipo de apoyo
• Puede instalarse en postes, torres o azoteas

• Sitios ubicados alrededor de cuerpos de agua
• Regiones boscosas
• Vías de tren y zonas urbanas densas

• Sin permisos de servidumbre ni licencias de espectro
• Los datos se transmiten de forma inalámbrica con láseres Clase 1M seguros para los ojos en la banda infrarroja sin licencia (193 THz)

• Economía significativamente más favorable en costo por Gbps por km en comparación con las alternativas tradicionales
• Basado en estándares abiertos para funcionar con la infraestructura existente

Esta guía de instalación complementa la formación en línea y no la sustituye.https://taara.team/taarauniversity

Para obtener ayuda adicional, visita Taara Support Hub.

Los terminales Taara Lightbridge incorporan componentes ópticos de alta calidad en un gabinete diseñado para cumplir con la clasificación IP65. Para mantener esta protección, todos los puertos de conexión deben estar cubiertos, ya sea con las tapas antipolvo o con los conectores Octis correctamente insertados y bloqueados.

Solo el personal que haya completado la formación de Taara University puede instalar los terminales WOC. La formación es obligatoria para cualquier persona que instale Taara Lightbridge.

Configuración inicial:

• Realiza la configuración e instalación inicial en un entorno controlado.
• Actualiza el terminal al software y firmware más recientes.

Ejecutar comprobación del estado del sistema con Taara Prism:

• Verifique que no haya daños por el transporte o el almacenamiento.
• Si se detecta algún problema, sigue las indicaciones en Taara Prism y ponte en contacto con el soporte.

Terminal WOC

Soporte de montaje

*Si se utilizan alicates, suelde las conexiones de los cables al terminal de crimpado para garantizar una conexión segura y fiable.

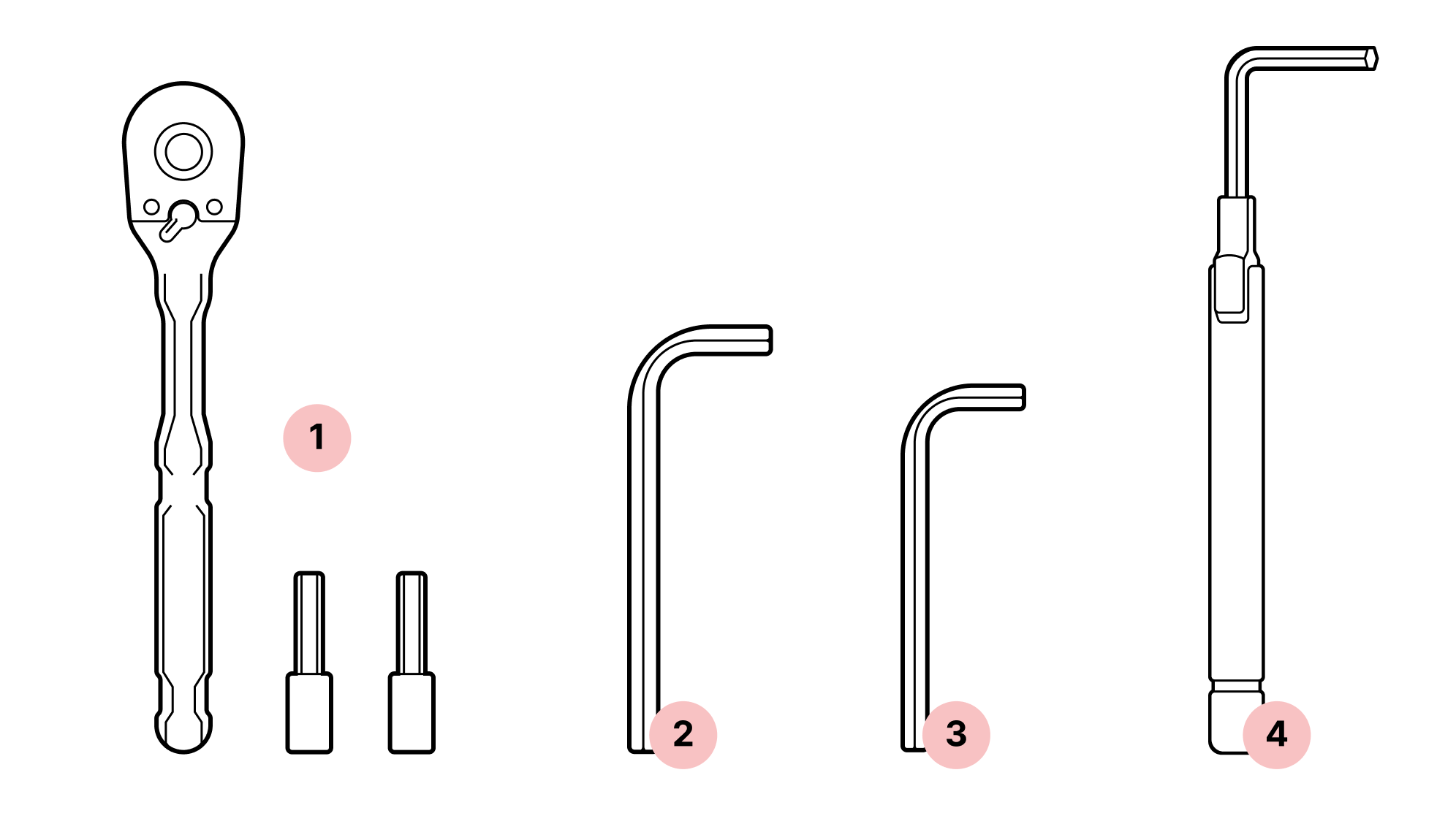

*Estas herramientas serán necesarias en cada sitio.

*Estas herramientas serán necesarias en cada sitio.

1. Asegúrate de contar con medios de comunicación fiables. Usa tu teléfono si hay cobertura móvil. Si no hay cobertura, utiliza walkie-talkies para comunicarte con tu compañero.
2. Comunícate con tu compañero. Informa a tu compañero por teléfono o por radio sobre tus acciones: que se ven mutuamente, que estás listo para lanzar la granada, que ves el destello y que lo has documentado. Coordinen sus acciones para obtener el mejor resultado.
3. Ten dos juegos de equipo. Lleva binoculares, espejos de señalización y linternas a cada sitio para no tener que transportar el equipo de un lado a otro.

1. Ubica a los miembros del equipo en cada sitio.

2. Confirma las coordenadas con el GPS.

Esto ayudará a reducir el campo de visión para localizar el espejo de señales.

3. Comunícate con tu compañero por teléfono o por radio.

Coordinar un patrón de destellos con tu compañero te ayudará a confirmar que están viendo los destellos del otro.

4. Si hace sol, haz señales a la otra parte usando un espejo.

Usa binoculares para ver el destello en enlaces de larga distancia.

5. Si está nublado, haz parpadear la señal hacia el otro lado usando una linterna.

Usa binoculares para observar el destello en enlaces de larga distancia.

6. Graba la señal con un video haciendo zoom en el sitio lejano.

Recomendamos usar un video en lugar de una foto para capturar el patrón de parpadeo y confirmar el otro sitio. Esto te ayudará a alinear los terminales cuando estés levantando el enlace.

7. Intercambien roles y repitan el proceso (pasos 1-6) para confirmar la alineación desde ambas direcciones.

Alicates de corte

1. Compruebe la profundidad del RJ45 y la indicación de la tuerca. Vuelva a comprobar la profundidad del conector RJ45 utilizando la línea de marcaje en la tapa antipolvo y asegúrese de que la tuerca de plástico esté bien apretada para que el cable no se deslice. En la tapa Octis, utilice la flecha para verificar la longitud del conector RJ45 visible (11 milímetros). Esto se muestra en el Paso 11.
2. Modificar el cable Ethernet. Modifique el protector del cable de parcheo Ethernet: el conector RJ45 debe quedar descubierto, sin funda de goma, protector de la pestaña de bloqueo ni otras protuberancias. Tenga cuidado para evitar dañar el cable o el conector RJ45 de Octis.
3. Presione suavemente hacia abajo para comprobarlo. Para confirmar que el conector RJ45 está bien asegurado en su sitio, aplique presión con el dedo.

1. El cable de parcheo viene con una funda sobre el conector. Retira este material.

2. Deslice la tuerca de prensaestopas negra sobre el cable en la orientación correcta.

3. Con la lengüeta del conector de plástico del cable orientada hacia arriba y el seguro deslizante rojo en la parte superior de la carcasa, deslice la carcasa sobre el cable.

4. IMPORTANTE: Empuje usando el cable, no el conector. Introduzca el cable en la carcasa metálica hasta que haga clic y quede bien sujeto.

5. Oirás un clic que indica que el cable está completamente insertado.

6. Coloque la tapa de plástico y bloquee la bisagra para asegurarse de que todo quede alineado y en su sitio.

7. Deslice la prensaestopa de goma partida sobre el cable en la orientación correcta e insértela en la parte cilíndrica de la carcasa Octis.

8. Deslice el cono de apriete sobre el cable en la orientación correcta.

9. Enrosque la tuerca de prensaestopas negra en su lugar. IMPORTANTE: La tuerca debe apretarse de manera que el seguro deslizante rojo se enganche en su borde en la posición de bloqueo, pero no tanto como para que la bisagra no pueda cerrarse completamente sin romper el seguro rojo. NO APRIETE EN EXCESO.

10. Retire la tapa antipolvo.

11. Asegúrese de que el conector sobresalga la distancia adecuada. El conector debe sobresalir hasta los bordes abocardados de la tapa.

12. Empuje el conector para asegurarse de que no se deslice hacia atrás. Si lo hace, apriete más la tuerca de prensaestopas de plástico negro.

13. Vuelva a colocar la tapa antipolvo.

14. Cierre el seguro deslizante rojo. IMPORTANTE: Al cerrar el seguro abatible, el seguro rojo DEBE estar en la posición de DESBLOQUEADO. No fuerce el seguro abatible hacia abajo o podría romper el seguro deslizante rojo.

*Si se utilizan alicates, suelde las conexiones de los cables al terminal de crimpado para garantizar una conexión segura y fiable.

1. Sea preciso en las mediciones. El pelado del cable es de 37 mm y el pelado del conductor es de 5 mm. Pruebe con los contactos de crimpado para que coincidan.
2. Vuelve a comprobar la orientación. Para este conector, es muy importante respetar la orientación correcta del sujetacables y de la carcasa de plástico. Fíjate en las puntas de las flechas en la carcasa y revisa las instrucciones dos veces antes de colocar los contactos.

1. Retire 37 mm de la cubierta exterior del cable. Quite cualquier material de relleno adicional.

2. Pela 5 mm de cada cable.

3.

4. Deslice la tuerca de prensaestopas amarilla sobre el cable, seguida de la carcasa de plástico.

5. Asegúrate de haber seleccionado el calibre de terminal de crimpado adecuado para tus cables.

6. Si se utilizan alicates, suelde las conexiones de los cables al terminal de crimpado para garantizar una conexión segura y fiable.

7. Afloja el tornillo que sujeta la abrazadera metálica y desenróllala. Luego desliza los contactos engarzados dentro y a través de la carcasa según las imágenes de los pasos 8, 9 y 10.

8.

9. Con la muesca en la parte superior de los contactos de crimpado y la carcasa de plástico en la orientación que se muestra arriba, deslice los contactos dentro de la carcasa hasta que encajen en su lugar. No importa qué color vaya en cada ranura.

10.

11. Deslice la banda metálica en su lugar sobre el tornillo y apriete. Hay una tuerca visible a través de una ventana en el costado de la carcasa. Apriete el tornillo hasta que la tuerca quede bien ajustada en la parte superior.

12. Alinea la flecha de la carcasa exterior con la flecha de la carcasa interior y deslízalas juntas hasta que encajen.

13. Deslice la tapa antipolvo sobre el conector Octis.

14. Deslice la junta de goma partida sobre el cable y ajústela firmemente en la parte cilíndrica de la carcasa Octis.

15. Deslice el cono de apriete sobre el cable y asegúrese de que esté en la orientación correcta.

16. Abra el cierre de la bisagra y apriete la tuerca de prensaestopas amarilla. Tenga en cuenta que el seguro deslizante rojo se bloquea en el borde de esta tuerca, por lo que debe estar lo suficientemente apretada como para que el seguro deslizante rojo se enganche cuando esté en la posición de bloqueo. NO APRIETE EN EXCESO.

17. IMPORTANTE: Al cerrar el cerrojo con bisagra, el seguro rojo DEBE estar en la posición de DESBLOQUEADO. No fuerce el cerrojo con bisagra hacia abajo o podría romper el seguro deslizante rojo.

18. Antes de volver a colocar la tapa antipolvo, verifica que la carcasa o los conectores no se desplacen hacia atrás dentro de la carcasa.

19.

20.

Limpiador de fibra LC

1. Asegúrese de manipular correctamente el cable de fibra. Una buena práctica implica un manejo y una gestión cuidadosos del conjunto de fibra. Use un tapón para proteger el cable del polvo. Se recomienda encarecidamente utilizar una herramienta de limpieza de fibra antes de realizar la conexión.
2. Escucha los “clics”. Mientras ensamblas los componentes, asegúrate de escuchar los característicos sonidos de “clic”, que indican que las piezas están bien conectadas. Estos clics proporcionan una confirmación auditiva de que el ensamblaje está correctamente sellado.
3. Presione suavemente hacia abajo para comprobar. Verifique que el SFP esté bloqueado en su lugar aplicando presión con el dedo.

1. Asegúrese de que las tapas antipolvo estén colocadas en el conector y permanezcan puestas hasta que el conector esté listo para limpiarse y conectarse.

2. Deslice la tuerca azul y la carcasa exterior Octis sobre el cable.

3. Retire la tapa antipolvo y limpie los conectores de fibra. NO toque los conectores de fibra con los dedos.

4. Conecte el conector en el SFP hasta que escuche un clic.

5. Con la lengüeta metálica en la parte superior alineada con la lengüeta del conjunto de fibra, inserte suavemente el conjunto en la carcasa interna hasta que encaje en su lugar.

6. Con las flechas de las esquinas de la carcasa exterior e interior alineadas, deslice la carcasa de plástico sobre la carcasa metálica hasta que escuche un clic.

7. Coloque la tapa de plástico y bloquee la bisagra para asegurarse de que todo quede alineado y en su sitio.

8. Deslice la junta de goma partida sobre el cable en la orientación correcta y hacia la parte cilíndrica de la carcasa Octis. Si el cable tiene bandas de etiqueta, deslícese hacia abajo para que no sean empujadas dentro de la carcasa Octis.

9. Deslice el cono de apriete sobre el cable en la orientación correcta.

10. Enrosque la tuerca de prensaestopas azul en su lugar. IMPORTANTE: La tuerca de prensaestopas debe apretarse de manera que el seguro deslizante rojo se enganche en su borde cuando esté en la posición de bloqueo. NO APRIETE EN EXCESO.

11. Retire la tapa antipolvo.

12. Presione suavemente el SFP asegurándose de que no se deslice dentro del cuerpo del conector. Si lo hace, significa que la carcasa metálica no se presionó hasta que hizo clic. Desmonte y comience de nuevo desde el Paso 5.

13. Vuelva a colocar la tapa antipolvo.

14. Bloquee el seguro deslizante rojo. IMPORTANTE: Al cerrar el seguro con bisagra, el seguro rojo DEBE estar en la posición de DESBLOQUEO. No fuerce hacia abajo el seguro con bisagra o podría romper el seguro deslizante rojo.

*El cable de alimentación es necesario para suministrar energía al inyector PoE durante el proceso de aprovisionamiento.

1. Preinstala la aplicación. Instala Taara Prism en el ordenador de gestión. Descarga la última versión de Taara Prism desde el Taara Partner Portal. Para completar correctamente el aprovisionamiento del enlace, Taara Prism debe estar conectado a Internet.
2. Conecte la alimentación al final. Verifique que el inyector PoE esté sin alimentación al insertar el conector RJ45 de Octis.
3. Prepare un segundo cable de red Ethernet. Se necesitará un segundo cable de red Ethernet para el proceso de aprovisionamiento (no incluido en la caja de accesorios WOC).
4. Sujeta el cable, no el conector. Inserta el conector RJ45 Octis en el terminal WOC empujando desde el cable en lugar de usar el cuerpo del conector.

1.

2. Mientras empuja con el cable, no con el conector, inserte el conector RJ45 en el terminal y asegúrelo en su lugar.

3.

4. Conecta el otro extremo del cable Ethernet al inyector PoE.

Agarra el cable

5.

6. Utiliza un cable Ethernet para conectar el inyector PoE al puerto LAN del portátil.

7. NO ENCIENDA el terminal hasta que se le indique.

8.

9. Descargue Taara Prism desde el Portal de Socios de Taara en partner.taaraconnect.com y conecte el terminal para ejecutar una verificación de software antes de sacar la unidad al campo. Una vez que se le indique al usuario que comience el proceso de aprovisionamiento, la verificación de software se habrá completado.

Soporte de montaje

1. Verifique los seis pernos de acimut y elevación. Verifique que los seis pernos de bloqueo de acimut y elevación estén flojos y a mitad de recorrido antes de realizar el apuntamiento grueso del soporte de montaje.
2. Control de par. Asegúrese de que todos los sujetadores se aprieten al par especificado, máximo 8,7 newton metro (N·m), para asegurar el soporte de montaje en su lugar.
3. Seguridad eléctrica. Si el equipo está conectado a una fuente de alimentación, asegúrese de desenergizarlo antes de la instalación para evitar descargas eléctricas.
4. Aplicación de GPS. Usa tu aplicación de GPS y comunícate con tu compañero para verificar la posición de cada uno.

1. El soporte incluye dos tamaños de pernos para adaptarse a diferentes diámetros de poste. Seleccione el tamaño de perno adecuado para su instalación.

2. Preinstale los pernos en una de las mordazas del soporte.

3. Repite el procedimiento con la segunda mandíbula.

4. Fije las mordazas al soporte alrededor del poste. Tenga en cuenta la orientación del soporte: el extremo más ancho del soporte debe quedar en la parte inferior.

5. Apriete los pernos lo suficiente para mantener el soporte en su lugar. NO LOS APRIETE COMPLETAMENTE, ya que es posible que necesite hacer ajustes en la alineación del soporte.

6. Los sujetadores de ajuste de acimut y elevación están colocados en el punto medio de su recorrido.

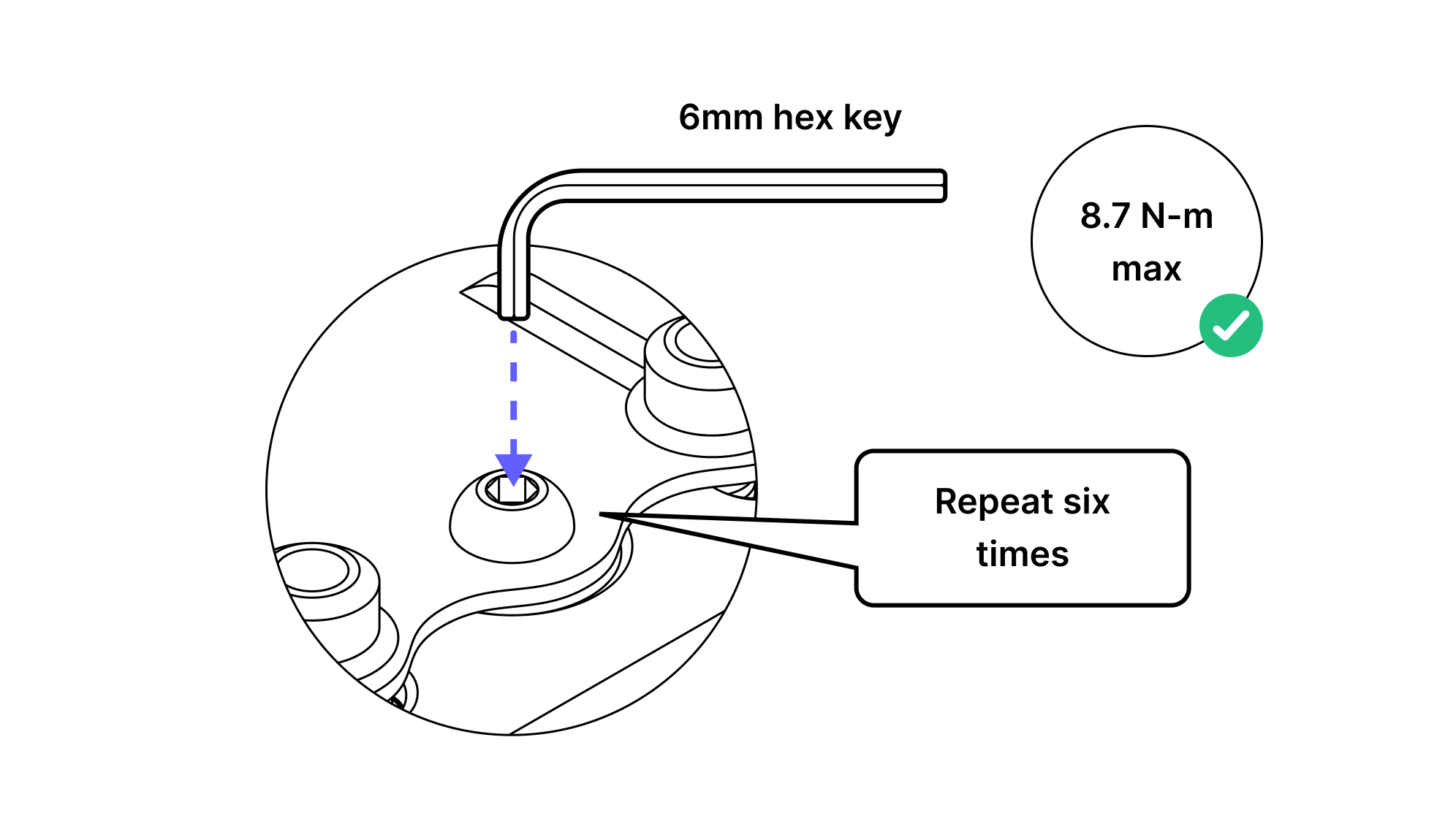

7. Apriete los seis pernos de ajuste: 2 en la parte inferior y 2 en la parte superior para el acimut, y 1 en la parte frontal y otro en la parte trasera para la elevación.

8. Usando tu aplicación de GPS y las coordenadas de cada sitio, apunta el soporte hacia el otro sitio.

9. Utiliza el video que grabaste durante el estudio del sitio y tus espejos de señal para ayudar a alinear los dos soportes de montaje.

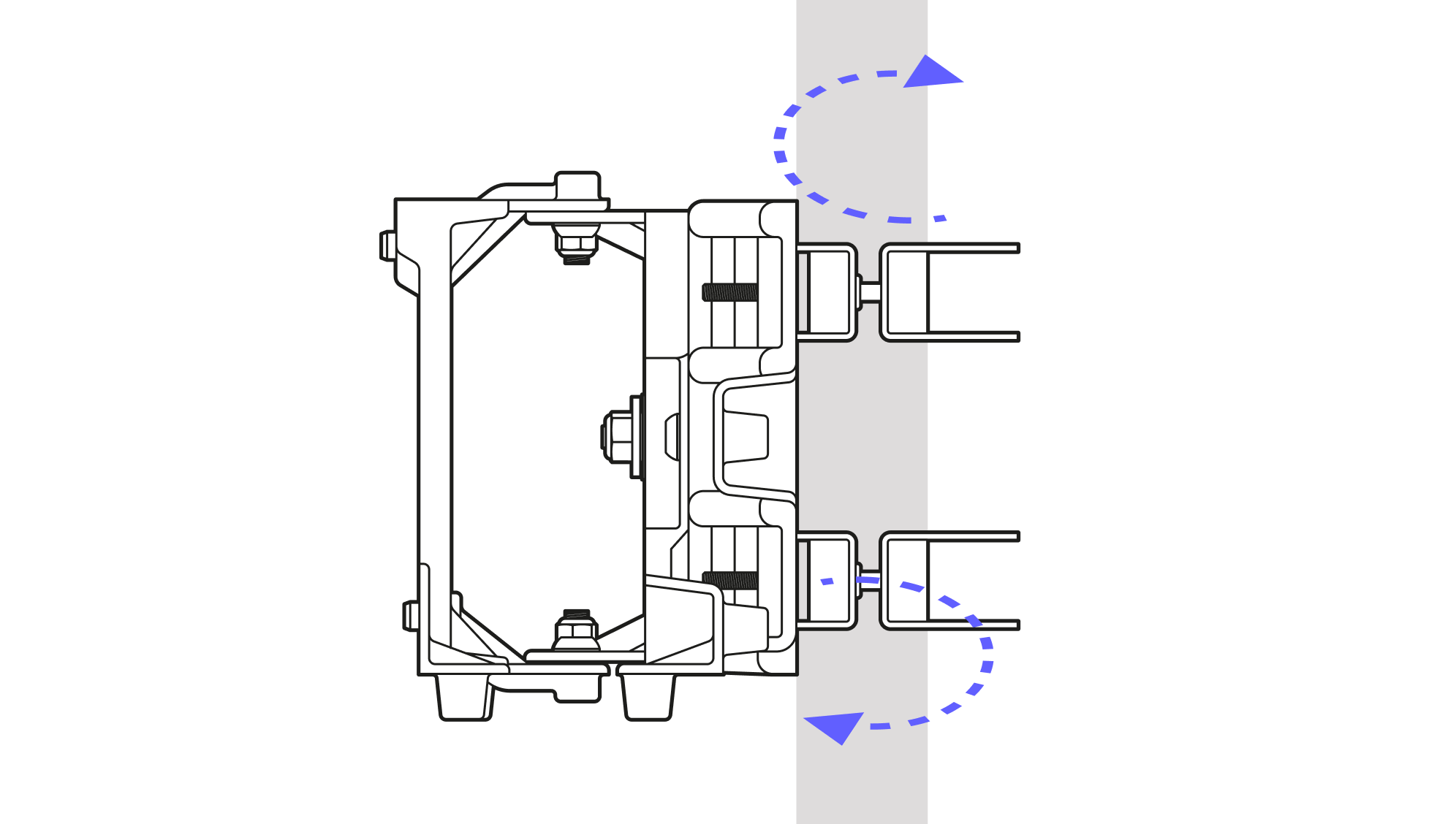

10. Afloja las mordazas del soporte en cada punto para poder girarlos y alinearlos entre sí.

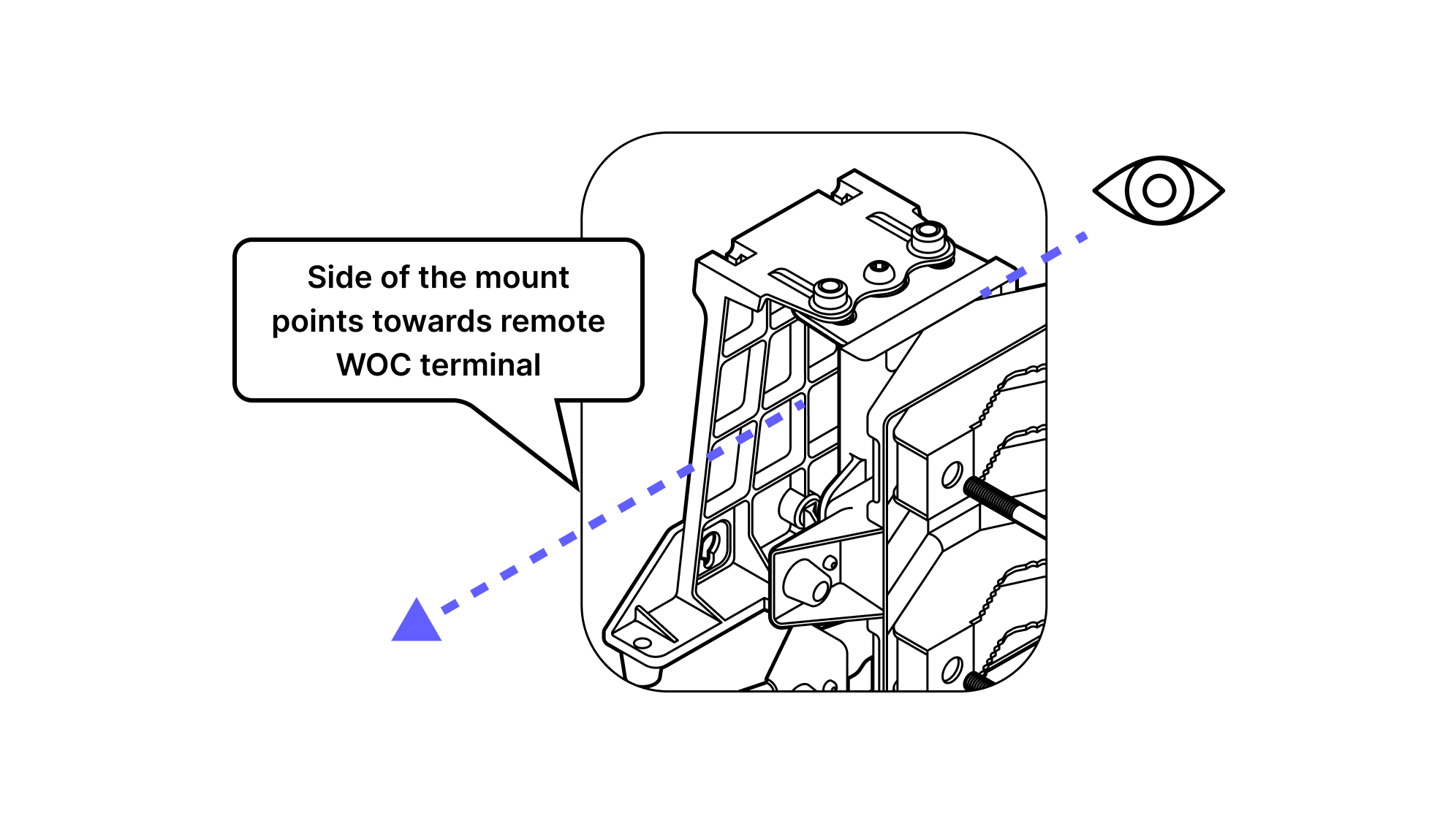

11. Usa la cara del soporte como puntero para alinearla con el otro punto. Es útil que el otro punto esté emitiendo destellos activamente con el espejo de señales durante este paso.

12. Una vez que el soporte esté alineado, vuelva a apretar los pernos. Verifique de nuevo la alineación cuando estén apretados y ajústela si es necesario.

13.

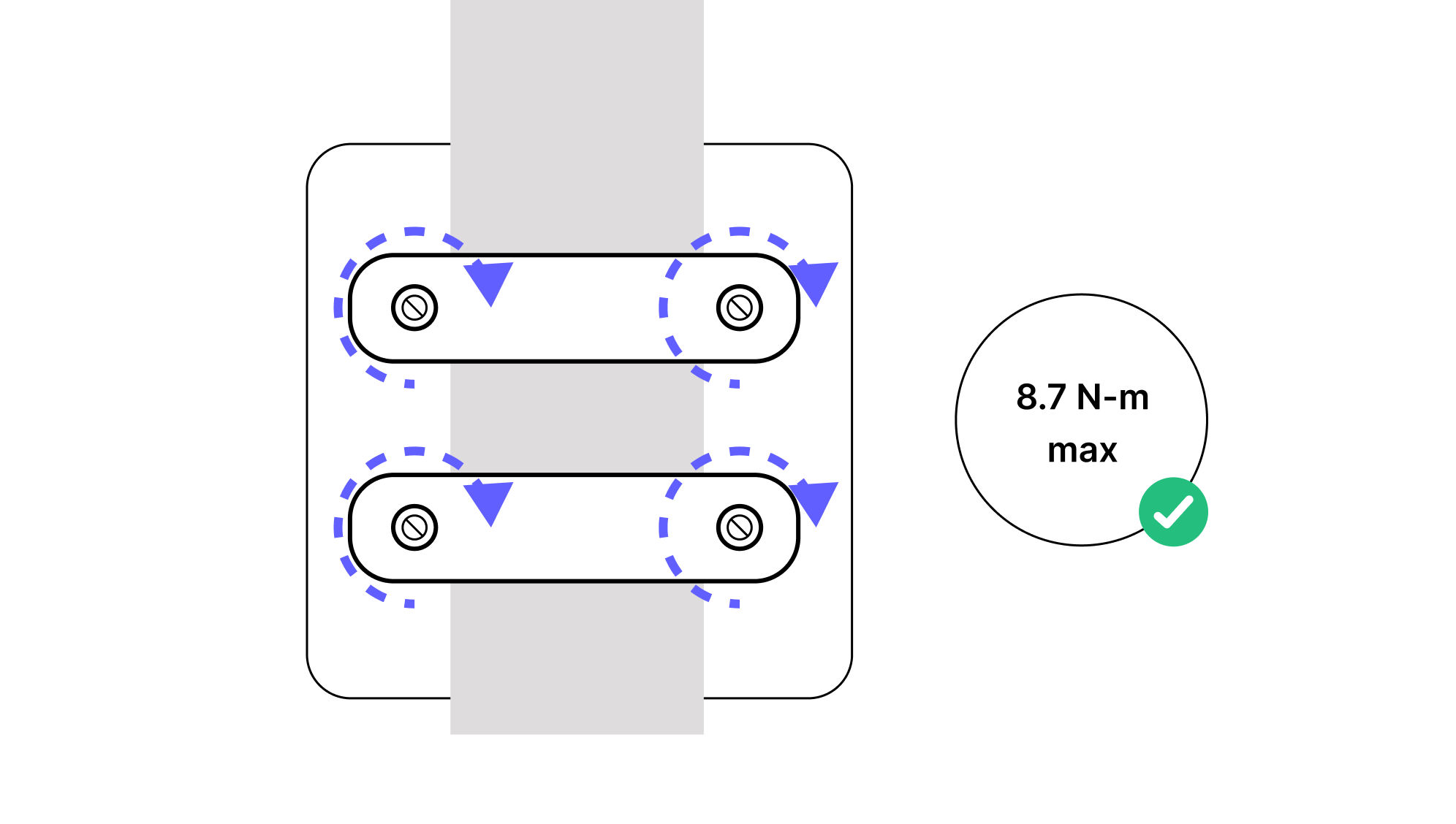

14. Los pernos deben apretarse a 8,7 N·m con una llave dinamométrica adecuada.

1. Cubierta de lente roja. No olvides retirar la cubierta roja de la lente después de la instalación física y de verificar todas las conexiones.

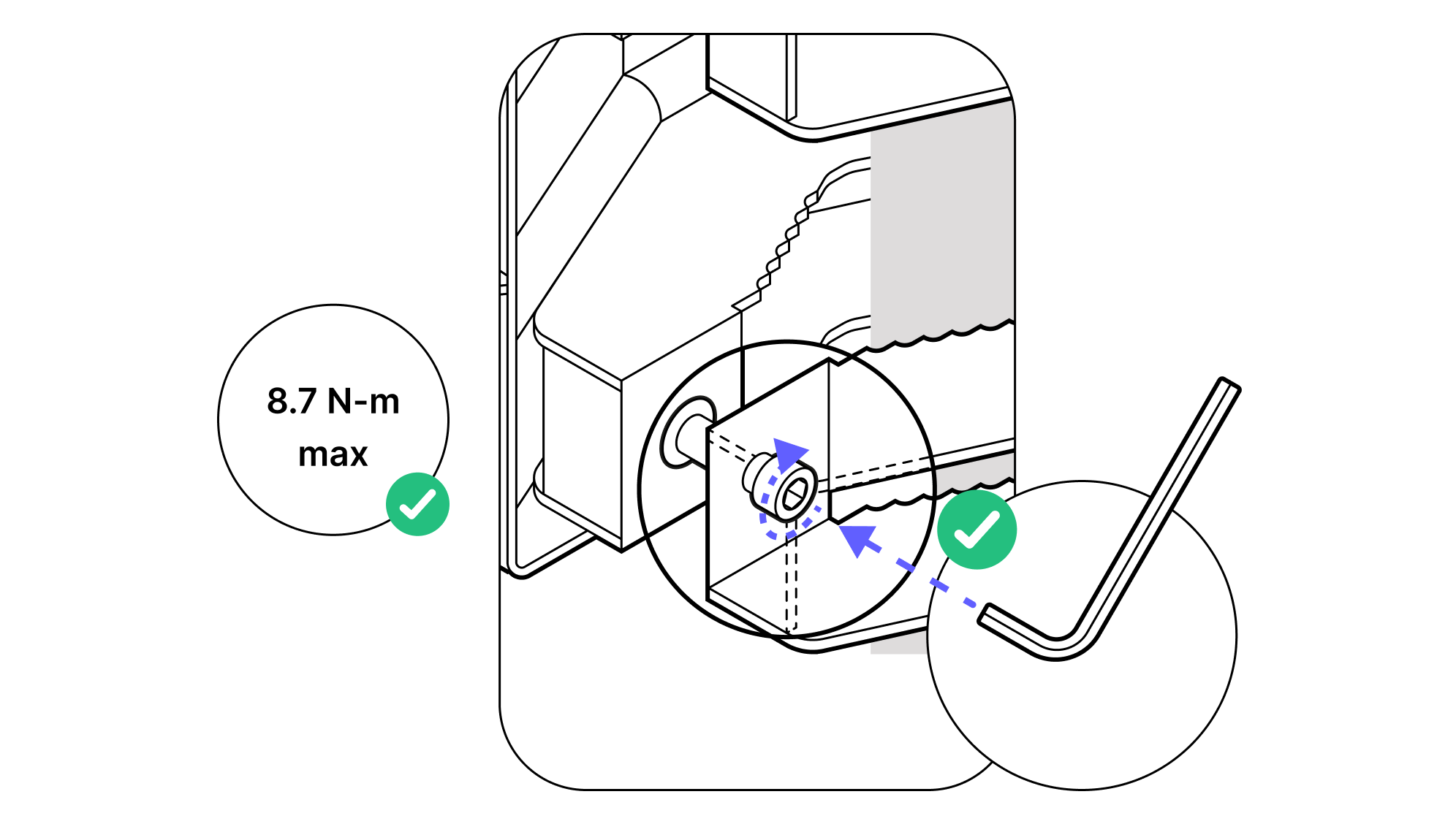

2. Fijación de los pernos de montaje. Al apretar los pernos del terminal WOC, comience por los dos superiores. Apriete los cuatro pernos de montaje para fijar el WOC al soporte del poste (8,7 N·m máx.).
3. No toque la ventana que se encuentra debajo de la tapa de lente roja. Mantenga todos los protectores contra el polvo y la tapa de lente roja en su lugar hasta que el terminal esté instalado y orientado. Evite tocar la ventana que se encuentra debajo de la tapa de lente roja.
4. Revise todos los conectores una vez instalados. Tire suavemente de cada cable para asegurarse de que esté bien sujeto y no se salga del conector.

1. No retire la tapa roja de la lente hasta que se le indique explícitamente.

2. Afloje los sujetadores preinstalados hasta que queden a una profundidad de rosca de 11 mm para despejar las guías del soporte de montaje.

3. Coloque el terminal de lado y asegúrese de que las tapas antipolvo sigan puestas.

4. Levante el terminal con cuidado. IMPORTANTE: Manipule el terminal con precaución durante todo el proceso de montaje.

5. Deslice los sujetadores en los orificios redondos del soporte de montaje y luego hacia abajo en las ranuras para los tornillos.

6. Coloque una mano sobre el terminal y guíelo a su posición mientras aprieta los cuatro tornillos.

7. Asegúrese de que todos los tornillos estén apretados y que el terminal quede al ras con el soporte en los cuatro puntos. Los tornillos deben apretarse con un par de 8,7 N·m.

8. Prepare los conectores Octis para enchufarlos. No retire aún las tapas antipolvo.

9. Asegúrese de que la unidad no esté encendida y de que no haya alimentación en el cable de CC.

10. Retire las tapas de polvo una por una. NO retire todas las tapas de polvo a la vez.

11. Comience con el/los conector(es) de fibra (tapa azul). Para los conectores de CC (amarillo) y RJ45 (negro) es importante empujar desde el cable, NO desde la carcasa de plástico.

12. El orden correcto de los conectores es

1. El conector SFP (azul) (ambos si se usan 2 conectores SFP)
2. El conector RJ45 (negro)
3. El conector de CC (amarillo)

El conector de CC debe estar SIN ENERGÍA.

13. Utilice el pestillo negro para fijar los conectores en su lugar y deslice el seguro rojo hasta la posición de bloqueo.

14. Vuelva a comprobar que todos los cables estén correctamente colocados y asegurados tanto con el cierre de bisagra como con el seguro deslizante rojo.

1. Descarga la versión más reciente de Taara Prism desde el Portal de Socios de Taara.

2. Abre el Prisma Taara.

3. Verifica la conectividad de red con los terminales Taara.

3.1. Introduce la dirección IP proporcionada por el equipo de Taara (si se te ha proporcionado) o carga un archivo de preaprovisionamiento si se te ha entregado uno.

3.2. De lo contrario, introduzca las direcciones IP predeterminadas.

4. Sigue las instrucciones en pantalla.

Nota: para completar correctamente el aprovisionamiento del enlace, el Taara Prism debe estar conectado a Internet.

5. Configura un segundo terminal desde otro sitio.

6. Los terminales Taara ahora están completamente aprovisionados.

Ideal para poner en marcha y operar Taara Lightbridge en despliegues brownfield, donde los operadores pueden enrutar el tráfico de gestión a través de una conexión de fibra o radio ya existente en su red.

Ideal para la puesta en marcha y operación de Taara Lightbridge en implementaciones nuevas (greenfield), donde la gestión y el tráfico de datos se transportan por el mismo canal óptico inalámbrico. El cable CAT6 sigue siendo necesario para la puesta en marcha inicial, la gestión y la monitorización.

Conexión de administración:

• Establezca el enlace de gestión conectando el puerto RJ45 al switch o router externo.
• Si se utiliza Power over Ethernet (PoE) para alimentar el terminal WOC, conecte el cable Ethernet desde el puerto RJ45 del terminal WOC al puerto PoE del adaptador PoE y conecte el cable Ethernet desde el puerto LAN del adaptador PoE al switch o router externo. Asegúrese de que el PoE esté sin alimentación al conectarlo al terminal.
• Asegúrate de que el enlace de gestión (por ejemplo, radio o fibra) esté activo.

Tráfico de datos:

• Conecte el cable de fibra de 10G desde el switch/enrutador del cliente al puerto SFP+ 1.
• Si es necesario, conecte un segundo cable de fibra de 10G al puerto SFP+ 2.

Transmisión de telemetría:

• Asegúrate de que los terminales WOC tengan configuradas las puertas de enlace adecuadas para enviar el tráfico de telemetría a la Red de Gestión del Cliente o a la nube.

Conexión de administración:

• Establezca el enlace de gestión conectando el puerto RJ45 al switch o router externo.
• Si se utiliza Power over Ethernet (PoE) para alimentar el terminal WOC, conecte el cable Ethernet desde el puerto RJ45 del terminal WOC al puerto PoE del adaptador PoE, y conecte el cable Ethernet desde el puerto LAN del adaptador PoE al switch o router externo.

Tráfico de datos:

• Conecte el cable de fibra de 10G desde el switch/enrutador del cliente al puerto SFP+ 1.
• Si es necesario, conecte un segundo cable de fibra de 10G al puerto SFP+ 2.

Transmisión de telemetría:

• Asegúrese de que los terminales WOC tengan configuradas las puertas de enlace adecuadas para enviar el tráfico de telemetría a la Red de Gestión del Cliente o a la Nube.

Paso 1: El instalador-1 se conecta al terminal-1 a través de Taara Prism

Paso 2: El instalador-2 se conecta al terminal-2 mediante Taara Prism

Paso 3: Instalador-1 e Instalador-2

• Configuración del terminal: sin cambios.
• Configuración del terminal remoto: red de gestión fuera de banda, cámbiala a “NO”.

• El terminal se reiniciará con el modo independiente habilitado.
• Instalador-2, sigue los mismos pasos en la terminal-2.

Paso 4: Orientación de la cámara para Instalador-1 e Instalador-2

• El terminal debe estar dentro del pequeño círculo amarillo. (Este es un requisito para la configuración en banda).

Paso 5: Escanear la página en modo ráster (Muy importante)

• Instalador-1: haz clic en «Sí, iniciar escaneo ráster»
• Instalador-2: haz clic en “No”

Paso 6: Instalador-1 haga clic en “Siguiente” para completar el registro

• Instalador-2: Salir de Taara Prism

Síntomas: El terminal no es accesible, los espejos del terminal no hacen ruido después de encenderlo, no se puede establecer la conexión Ethernet o el puerto no se activa.

Solución:Desconecte la alimentación y retire el cable CAT6 Octis. Vuelva a comprobar que el RJ45 sobresalga la longitud correcta fuera del cuerpo del conector con la tapa instalada. Asegúrese de que el RJ45 no se deslice hacia atrás dentro de la carcasa Octis. Apriete la tuerca de prensaestopas y, a continuación, vuelva a insertar el cable sujetándolo por el propio cable y empujando hacia arriba; no empuje sujetando el cuerpo del conector.

Síntomas: No se puede hacer ping al terminal o Prism no se conecta al terminal.

Solución: Asegúrate de que el puerto Ethernet esté activo (por ejemplo, que los LED estén encendidos). Confirma que tu computadora esté configurada con una dirección IP estática en el mismo rango que el terminal. La dirección IP predeterminada del terminal es 192.168.111.2.

Síntomas: Los puertos de fibra no se activan en el switch o en el router.

Solución: Asegúrate de que se estén utilizando módulos SFP compatibles y que coincidan con las longitudes de onda correctas. Los módulos bidireccionales no son compatibles. Verifica que los conectores de fibra y los módulos SFP estén limpios, y asegúrate de que los conectores LC estén completamente insertados.

Si tienes alguna pregunta, siempre puedes enviarnos un correo electrónico a support@taaraconnect.com
