Herramientas necesarias

Inspección del sitio

  1. S1

    Binoculares (x2, uno para cada sitio)

  2. S2

    Teléfono móvil con cámara (x2)

  3. S3

    Espejo de señales (x2)

  4. S4

    Linterna de alta potencia (x2)

  5. S5

    Walkie-talkie (si no hay cobertura de celular) (x2)

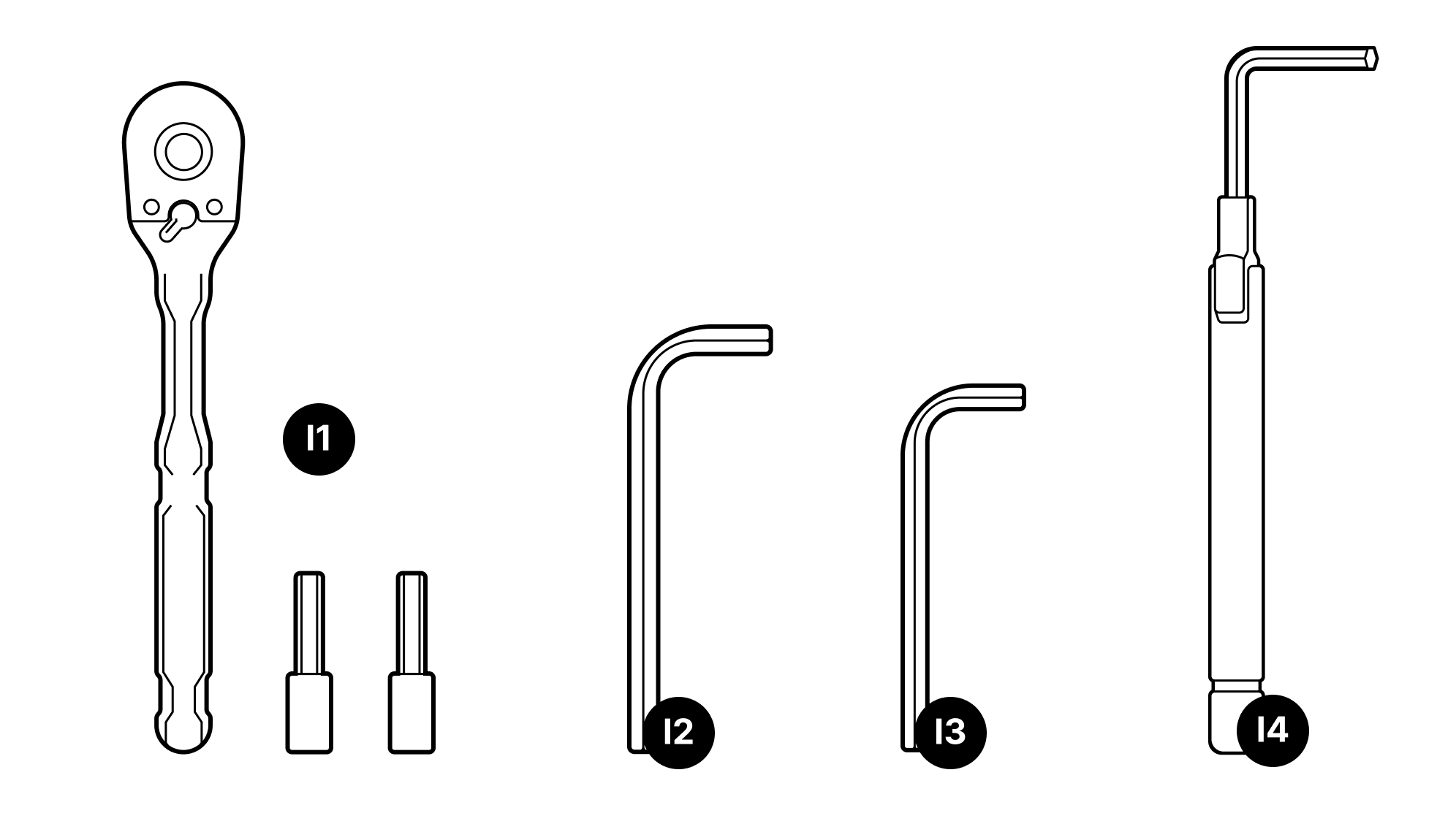

Herramientas de instalación

  1. I1

    Carraca y vasos de 1/4 de pulgada

  2. I2

    Llave hexagonal de 6 mm

  3. I3

    Llave hexagonal de 5 mm

  4. l4

    Llave dinamométrica (no incluida)

Seguridad

No encienda el terminal antes de completar este paso.

Evita trabajar con vientos fuertes o en condiciones meteorológicas desfavorables.

Se recomienda realizar la instalación con un acompañante.

Utiliza arneses de seguridad cuando trabajes en zonas elevadas.

Se requiere un instalador en cada sitio para activar la señal de destello y alinear los soportes del terminal.

Diagrama de ensamblaje

Instalación

Paso 1

El soporte incluye dos tamaños de pernos para adaptarse a diferentes diámetros de poste. Seleccione el tamaño de perno adecuado para su instalación.

Paso 2

Preinstala los pernos en una de las mordazas del soporte.

Paso 3

Repite con la segunda mandíbula.

Paso 4

Fije las mordazas al soporte alrededor del poste. Tenga en cuenta la orientación del soporte: el extremo más ancho del soporte debe quedar en la parte inferior.

Paso 5

Apriete los pernos lo suficiente para mantener el soporte en su lugar. NO LOS APRIETE COMPLETAMENTE, ya que puede que necesite hacer ajustes en la alineación del soporte.

Paso 6

Los sujetadores de ajuste de acimut y elevación están configurados a mitad de recorrido.

Paso 7

Apriete los seis pernos de ajuste: 2 en la parte inferior y 2 en la parte superior para el acimut, y 1 en la parte frontal y otro en la parte trasera para la elevación.

Paso 8

Usando la aplicación de GPS y las coordenadas de cada sitio, apunta el soporte hacia el otro sitio.

Paso 9

Utiliza el video que grabaste durante el estudio del sitio y tus espejos de señal para ayudar a alinear los dos soportes de montaje.

Paso 10

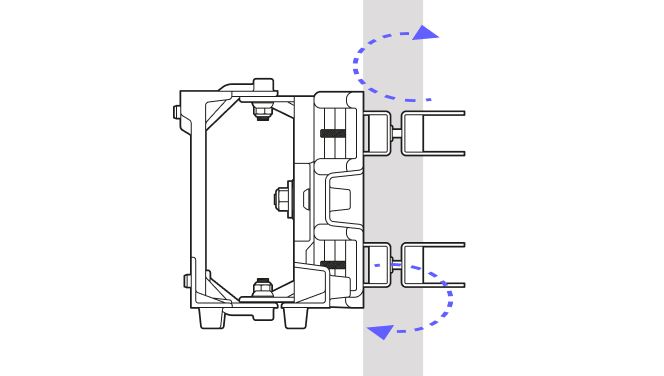

Afloja las mordazas de los soportes en cada punto para poder girarlos y alinearlos entre sí.

Paso 11

Utiliza la cara del soporte como puntero para alinearla con el otro punto. Es útil que el otro punto esté emitiendo destellos activamente con el espejo de señales durante este paso.

Paso 12

Una vez que el soporte esté alineado, vuelva a apretar los pernos. Verifique de nuevo la alineación cuando estén apretados y ajústela si es necesario.

Paso 13

Paso 14

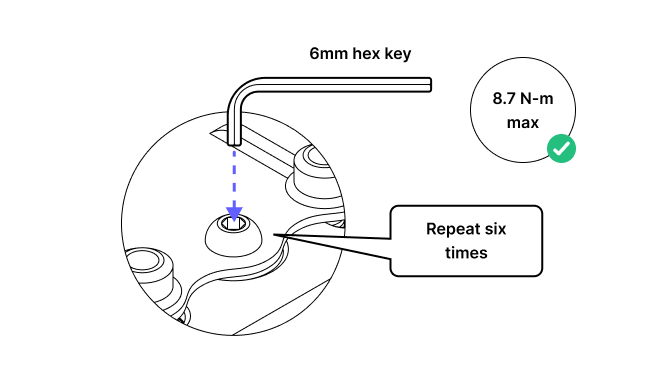

Los pernos deben apretarse a 8,7 N·m con una llave dinamométrica adecuada.

Consejos:

Verifica los seis pernos de acimut y elevación

Verifique que los seis pernos de bloqueo de acimut y elevación estén flojos y en posición intermedia antes de realizar el apuntamiento grueso del soporte de montaje.

Control de par

Asegúrese de que todos los sujetadores estén apretados al par especificado, máximo 8,7 newton metro (N·m), para asegurar el soporte de montaje en su lugar.

Seguridad eléctrica

Si el equipo está conectado a una fuente de alimentación, asegúrese de desenergizarlo antes de la instalación para evitar descargas eléctricas.

Aplicación de GPS

Usa tu aplicación de GPS y comunícate con tu compañero para verificar la posición de cada uno.

No retire las tapas de protección del terminal WOC hasta que esté listo para conectar los conectores Octis.
