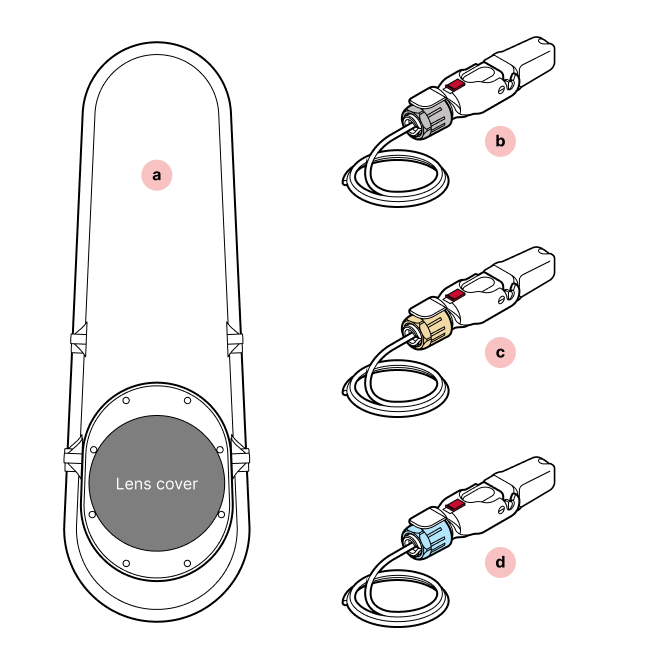

Lista de piezas
- un
Terminal WOC
- b
Octis RJ45 ensamblado
- c
Octis DC ensamblado
- d
SFP Octis ensamblado(s)

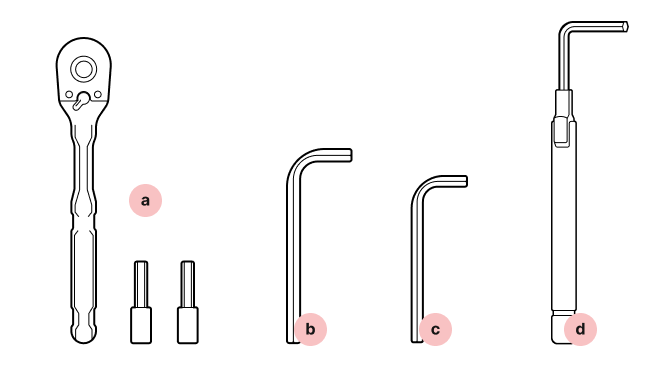

Herramientas necesarias
- un
Carraca de ¼ de pulgada y vasos
- b
Llave Allen de 6 mm
- c
Llave Allen de 5 mm
- d
Llave dinamométrica (llaves hexagonales de 5 mm y 6 mm para medir un par de apriete de 8,7 N·m)
Seguridad
No encienda el terminal WOC hasta que se le indique.
Evite trabajar con vientos fuertes o en condiciones meteorológicas desfavorables.
Asegúrese de que el terminal esté firmemente sujeto a los elementos de fijación.
No toques la ventana
Mantenga colocadas todas las tapas antipolvo y las cubiertas de las lentes hasta que el terminal esté montado y orientado. Evite tocar la ventana situada debajo de la cubierta roja/azul de la lente.
Importante
No realice la instalación aplicando ninguna carga o peso adicional sobre los cables o conectores.
Diagramas de montaje
- un
Terminal WOC
- b
Octis RJ45 ensamblado
- c
Octis DC ensamblado
- d
SFP Octis ensamblado(s)
Instalación de la terminal

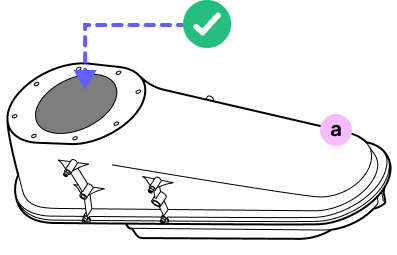

Paso 1
No retire la cubierta roja/azul de la lente hasta que se le indique expresamente.

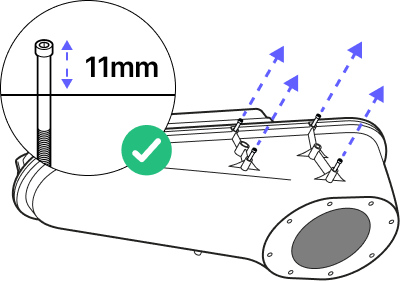

Paso 2
Afloje los elementos de fijación preinstalados hasta dejar una profundidad de rosca de 11 mm, para que no interfieran con los pasadores guía del soporte de montaje.

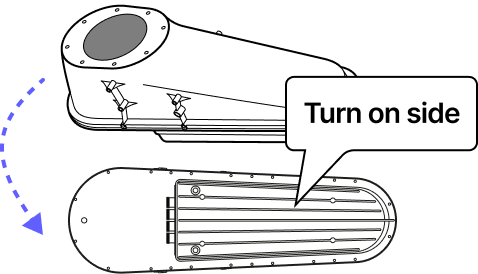

Paso 3
Coloque el terminal de lado y asegúrese de que las tapas antipolvo sigan en su sitio.

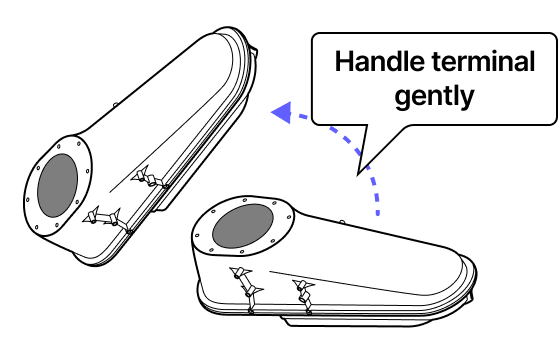

Paso 4
Levante el terminal con cuidado. IMPORTANTE: Manipule el terminal con cuidado durante todo el montaje.
Paso 5
Deslice los sujetadores por los orificios redondos del soporte de montaje y hacia abajo hasta encajarlos en las ranuras para los tornillos.
Paso 6
Coloque una mano sobre el terminal y guíelo hasta que quede en su sitio mientras aprieta los cuatro tornillos.
Paso 7
Asegúrese de que todos los tornillos estén bien apretados y de que el terminal quede al ras con el soporte en los cuatro puntos. Los tornillos deben apretarse con un par de 8,7 N·m.
Paso 8
Prepare los conectores Octis para enchufarlos. No retire todavía las tapas antipolvo.
Paso 9
Asegúrese de que la unidad esté apagada y de que no llegue corriente al cable de CC.
Paso 10
Retire las tapas antipolvo una por una. NO retire todas las tapas antipolvo a la vez.
Paso 11
Empiece por el conector o los conectores de fibra (tapa azul). Para el conector RJ45 (negro), es importante empujar desde el cable, NO desde la carcasa de plástico.

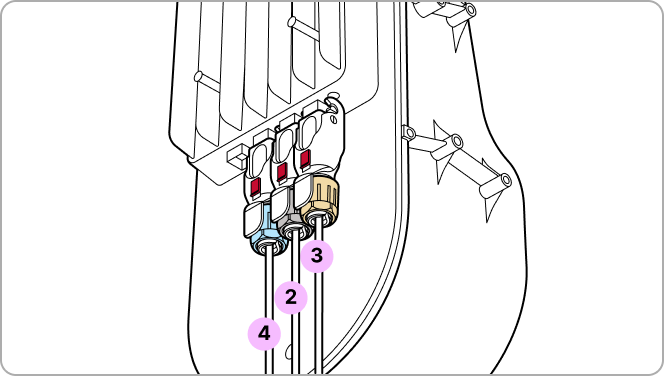

Paso 12
El orden correcto de los conectores es
- El conector SFP (azul) (ambos si se utilizan 2 conectores SFP)
- El conector RJ45 (negro)
- El conector de CC (amarillo)
El conector de CC debe estar SIN ALIMENTACIÓN.
Paso 13
Utilice el seguro negro de la bisagra para fijar los conectores en su sitio y deslice el seguro rojo hasta la posición de bloqueo.
Paso 14
Vuelva a comprobar que todos los cables estén correctamente insertados y asegurados tanto con el cierre de bisagra como con el cierre deslizante rojo.
Paso 15
Compruebe todos los conectores una vez instalados
Tire suavemente de cada cable para asegurarse de que esté bien sujeto y no se salga del conector. Una vez que el terminal esté completamente instalado y los cables se hayan conectado y comprobado, encienda el terminal y retire la cubierta roja/azul de la lente.
Consejos:
Mantén colocadas las tapas antipolvo
Mantenga colocadas todas las tapas antipolvo y protectoras de las lentes hasta que finalice la instalación. Instale los conectores Octis con cuidado: ¡protéjalos de la humedad y los insectos!
Cubierta de lente roja/azul
No olvide retirar la cubierta roja/azul de la lente después de completar la instalación física y verificar todas las conexiones.
Elementos de fijación para montaje
Al apretar los pernos de los terminales del WOC, comience por los dos superiores. Apriete los cuatro elementos de fijación para sujetar el WOC al soporte del poste (8,7 N·m máx.).
No retire las tapas antipolvo del terminal WOC hasta que esté listo para conectar los conectores Octis.
Última actualización: octubre de 2026
