Herramientas necesarias
Inspección del sitio
- S1
Prismáticos (x2, uno para cada sitio)
- S2
Teléfono móvil con cámara (x2)
- S3
Espejo de señales (x2)
- S4
Linterna de alta potencia (x2)
- S5
Walkie-talkies (si no hay cobertura móvil) (x2)
Herramientas de instalación
- I1
Carraca de ¼ de pulgada y vasos
- I2
Llave Allen de 6 mm
- I3
Llave Allen de 5 mm
- I4
Llave dinamométrica (llaves hexagonales de 5 mm y 6 mm para medir un par de apriete de 8,7 N·m)
Conjuntos de conectores Octis
- O1
Alicates de corte
- O2
Calibres digitales
- O3
cúter de precisión
- O4
Tijeras
- O5
Limpiador de fibra LC
- O6
Pelacables
- O7
Herramienta para crimpar cables
- O8
Destornillador
- O9
Alicates (si no se utiliza una crimpadora de cables)
- O10
Kit de soldadura (si no se utiliza una crimpadora de cables)

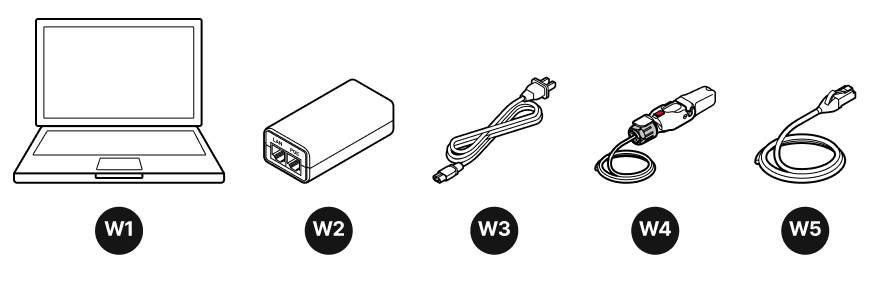

Aprovisionamiento de comunicaciones ópticas inalámbricas (WOC)
- W1
Portátil
- W2
Inyector PoE (incluido)
- W3
Cable de alimentación (incluido con el inyector PoE)
- W4
Latiguillo RJ45
- W5
Cable Ethernet
Manipulación de equipos y seguridad
No retire las tapas antipolvo del terminal WOC hasta que esté listo para conectar los conectores Octis.
No quite las etiquetas
Las etiquetas del terminal describen los detalles de cumplimiento normativo y fabricación.
No encienda el terminal WOC hasta que se le indique.
Solo personal cualificado
Solo el personal que haya completado la formación de Taara University puede instalar los terminales WOC.
Sin mantenimiento en campo
El terminal WOC no se puede abrir ni reparar sobre el terreno.
No toques la ventana
Mantenga colocadas todas las tapas antipolvo y la cubierta roja/azul de la lente hasta que el terminal esté montado y orientado. Evite tocar la ventana situada debajo de la cubierta roja/azul de la lente.
Transportando el terminal
El terminal contiene equipos ópticos delicados y debe transportarse con ambas manos. Cuando se eleve a lugares altos, como una torre de telefonía móvil, debe colocarse en una bolsa de izado y elevarse con cuidado para evitar daños.
Preaprovisionamiento y comprobación del estado del sistema
REQUISITOS PREVIOS: Monte el cable Octis RJ45 . Consulte la guía Montaje del conector Octis RJ45 para obtener instrucciones. Coloque la unidad de lado. NO retire la cubierta roja/azul de la lente.
Diagrama de cableado de aprovisionamiento
Paso 1
Paso 2
Empuje desde el cable mientras lo inserta.
Paso 3
Empujando el cable, no el conector, inserte el conector RJ45 en el terminal y fíjelo en su sitio.
Paso 4
Conecte el otro extremo del cable flexible RJ45 al inyector PoE.
Paso 5
Conecte un extremo de un cable Ethernet al puerto LAN del inyector PoE.
Paso 6
Conecta el otro extremo del cable Ethernet al puerto LAN del portátil.
Paso 7
Conéctalo a la corriente.
Paso 8
Descarga Taara Prism desde Taara Base en base.taaraconnect.com y conéctate al terminal para preaprovisionarlo antes de desplazarte al lugar de instalación. Esto realizará una comprobación del estado y del software, y el archivo de preaprovisionamiento se puede entregar a un instalador para que instale el terminal sin conexión a Internet en el lugar de instalación. Las guías de Taara Prism también están disponibles en Taara Base.
Última actualización: octubre de 2026
